在北方地區，暖氣片有著廣泛的使用人群，今天我們就一起來看看暖氣片安裝示意圖，了解下有關安裝的常識。

土暖氣的安裝方法

• 01

  土暖氣自然循環安裝法 土暖氣安裝的管道要有一定的坡度，暖氣片和鍋爐之間要有一定的高差，一般是在0.5米以上，管道的直徑一般在DN-25和DN--40兩種，最遠端一般不應超過15米.優點：可以完全的靠土暖氣自然循環的方法達到取暖的效果。缺點：上下溫差較大，暖氣片的高度安裝不能太低，不美觀。


• 02

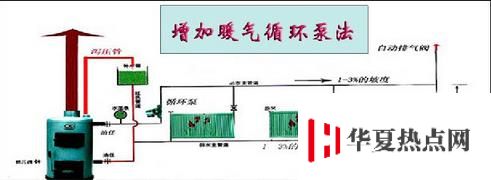

  土暖氣增加暖氣循環泵法 這種方法是在土暖氣自然循環的安裝基礎上，在上水管道的出水口處加裝暖氣循環泵，以達到了良好的循環效果，在經常停電的地區也可安全的使用。


• 03

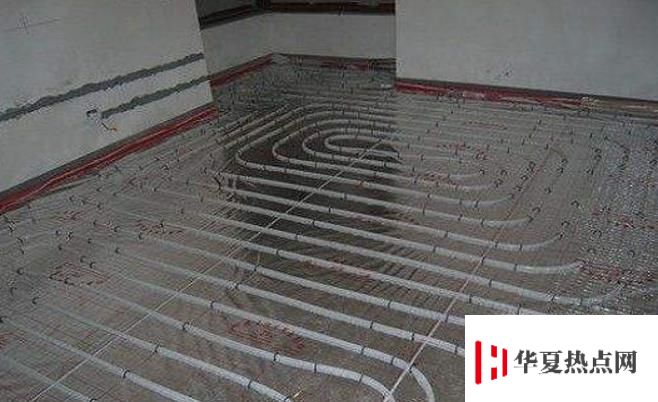

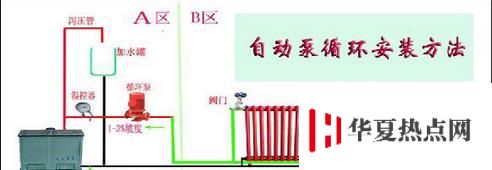

  土暖氣全自動泵循環安裝方法 土暖氣全自動泵循環安裝方法是把暖氣片換成地?zé)峁艿?。?yōu)點：暖氣片可以完全的放在地面.沒有必要和暖氣爐之間存在一定的高差，也可以做到良好的暖氣循環效果，安裝方便快捷.取暖效果顯著，美觀。缺點：完全靠循環泵，在經常停電的地區是無法使用。



暗裝暖氣片的步驟

• 01

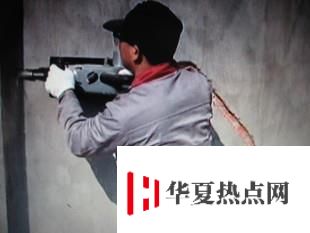

  對地面或者墻壁進行開槽。為了埋藏暴露在外的管線，施工隊伍須在墻壁和地面上開槽，槽的深度或者寬度，需要專門的安裝人員，集合實際進行處理。


• 02

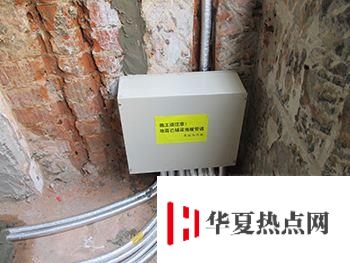

  鋪設管路并護卡槽。根據前期散熱片定位的位置開槽鋪設支管，根據客戶需求可在支管鋪設鋼槽對管道進行保護，系統封閉注水打壓。


• 03

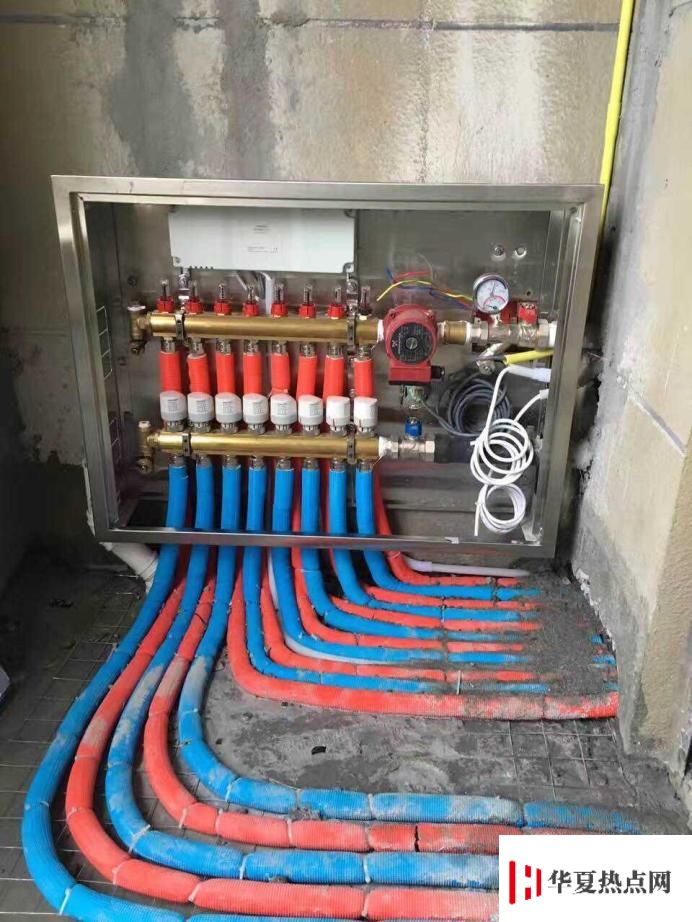

  安裝集分水器。分、集水器是由分水器和集水器組合而成的水流量分配和匯集裝置。分水器安裝要保持水平，安裝完畢后要擦拭干凈。


• 04

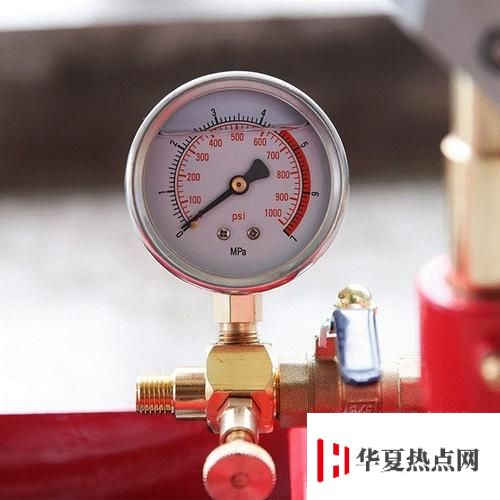

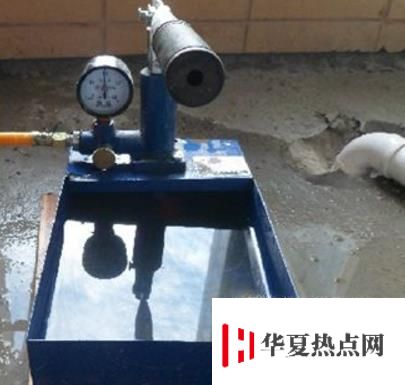

  對暖氣片系統進行壓力試驗。這是暖氣片安裝步驟中非常重要的一步，具體操作為：關閉主管連接閥門，開啟散熱器進水閥用試壓設備來測試，實驗壓力應為正常使用壓力的1.5倍，且不小于整個小區管網的實驗壓力，3-5分鐘無滲漏為合格。


• 05

  按照裝修進度進行。散熱片施工與水電施工同步進行，以免影響施工進度。


• 06

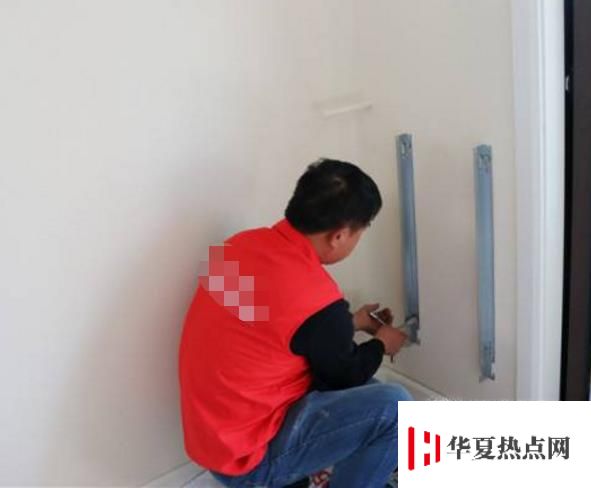

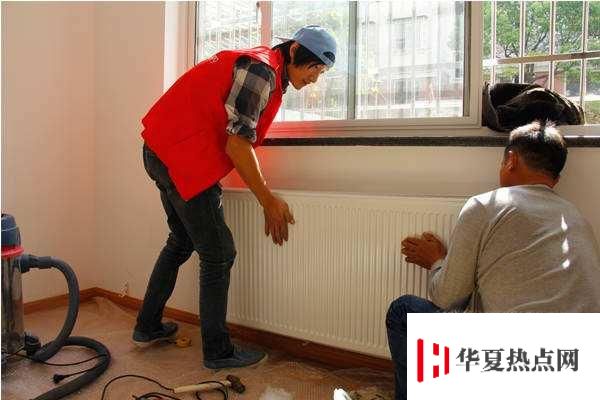

  安裝暖氣片。將暖氣片平穩放置，將閥門連接件與進出水口閥門連接在一起，使用水平尺測量暖氣片是否平直，管路安裝是否符合要求，然后使用管鉗加固擰緊連接件。


• 07

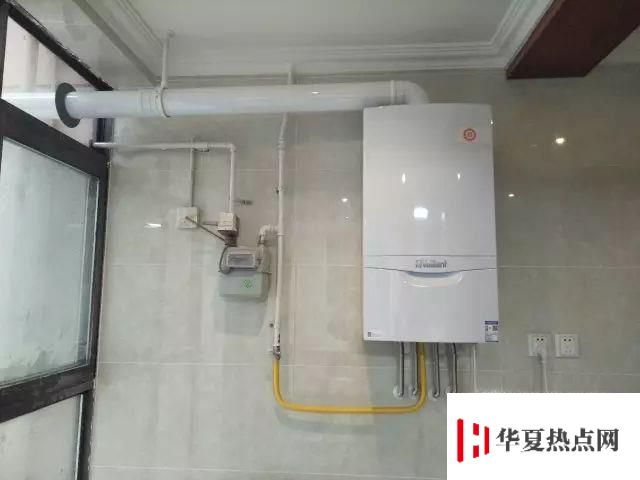

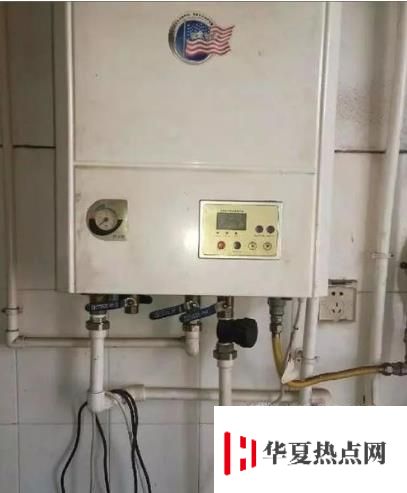

  安裝掛壁爐。壁掛爐與煤氣表、煤氣灶的水平距離應大于300㎜，壁掛爐上方不得有電力明線與電器設備，壁掛爐與電器設備的凈距離應大于300㎜，壁掛爐附近不得擺放易爆物品及其他揮發性危險品。安裝時將煙道向下傾斜2°或3°，以防冷凝水等進入壁掛爐內部。


• 08

  對暖氣片整個系統進行檢查驗收。通常在更換施工時，工人會在管道上預留閥門，裝好后應該進行沖壓試驗，證明沒有跑，冒、滴、漏的地方才可完成驗收。


• 09

  暖氣片系統安裝完成。整個暖氣片安裝步驟全部完成。



明裝暖氣片步驟

• 01

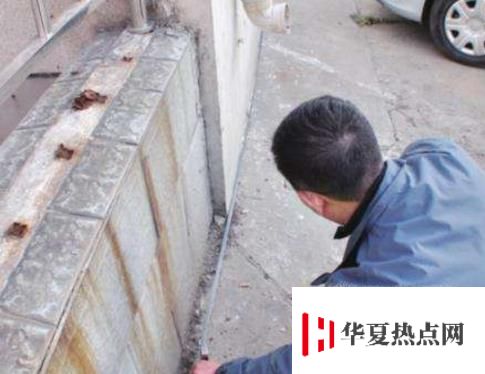

  實地測量，方案設計。測量房屋面積、選定安裝位置、勘察水質等，設計出安裝方案。


• 02

  鋪設管路。直接按照設計方案中預定的方式鋪設好管路。將鋪設好的管道一一連接、焊接，布管線路一般在吊頂、踢腳線等隱蔽位置，安裝與墻面顏色相近的扣板，管道鋪設盡量不要影響到室內裝修，合理設計不要占用太多的空間。


• 03

  打壓測試。測試管路的承壓情況，保證整個采暖系統不會在使用中漏水、崩裂。


• 04

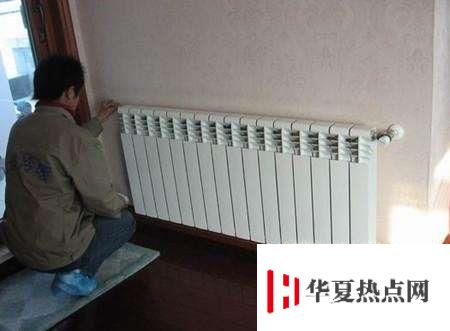

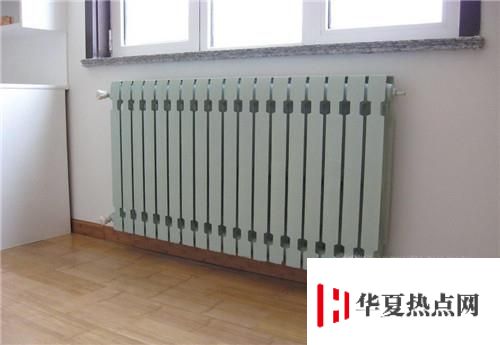

  暖氣片安裝。暖氣片和壁掛爐的安裝在用戶家的墻壁粉刷好后，或者壁紙貼完后再進行安裝，防止墻壁粉刷中對暖氣造成損壞。


• 05

  安裝壁掛爐。位置要確定好。


• 06

  打壓檢測。測試暖氣對于水流的承壓力，裝好后需要進行打壓試驗，防止在使用中出現跑、冒、滴、漏等問題，對暖氣片整個系統進行檢查驗收。


• 07

  暖氣系統安裝完成。對整個采暖系統進行檢查。
