存儲專家Qsan以提供價格合理的SAN解決方案而聞名，現在它在SMB全閃存陣列(AFA)市場中發揮著重要作用。XCubeFAS XF2026D是其首款專用AFA產品，以低廉的價格提供一系列令人印象深刻的功能和性能，中小型企業將非常有吸引力。

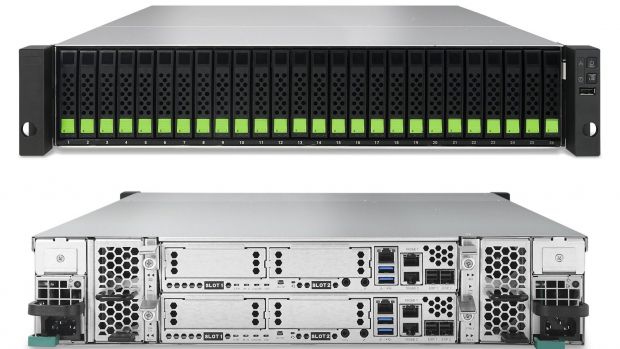

機箱最多支持26個SFF驅動器 - 比許多競爭2U陣列多兩個。除雙熱插拔PSU和風扇外，機箱還包括以主動/主動模式運行的雙控制器，可提供完全透明的故障切換。

這不是Qsan的第一個AFA; 它采用了與兩年前推出的XCubeSAN XS3226D幾乎完全相同的硬件包。XF2026D的不同之處在于其XEVO操作系統和HTML5網絡界面，Qsan專門為AFA應用程序構建了這些界面。

Qsan XCubeFAS XF2026D評測：控制器結構

這些控制器均采用四核Xeon D-1500處理器，配備32GB DDR4高速緩存，可升級至64GB。由于每個PSU上方的小型擴展插槽一側有緩存到閃存模塊，另一側有電池備份模塊，因此可以很好地覆蓋緩存保護。

除了雙10GBase-T iSCSI數據端口外，每個控制器還可接受兩個擴展卡，其中包括四端口16Gb /秒FC和10GbE SFP +以及雙端口16Gb /秒FC和10GbE銅纜選項。請注意，每個控制器上的第二個擴展槽的最大帶寬為20Gbits / sec，因此如果安裝了四端口卡，可能會限制性能。

擴展?jié)摿雌饋聿诲e，控制器還具有雙嵌入式12Gb /秒迷你SAS端口。使用Qsan的26托架XD5326D磁盤架，您可以通過雙冗余鏈路以菊花鏈形式連接其中的4個，最多可支持130個SSD。

Qsan XCubeFAS XF2026D評測：Qsan XEVO

在實驗室部署迅速。Qsan的QFinder應用程序發現了該陣列并提供了對XEVO Web界面的直接訪問。即使快速瀏覽XEVO也會給人留下深刻的印象，因?yàn)樗慕缑媾cQsan的標準SANOS 4軟件完全不同，我們敢說，設計得更好。

控制臺將打開一個信息狀態屏幕，顯示已安裝的SSD，存儲使用情況，陣列概覽，池，卷和主機以及整體延遲，IOPS和吞吐量的粗體實時圖表。我們使用了8個Seagate Nytro SAS3固態硬盤并轉移到界面的存儲頁面，我們快速創建了兩個四驅動器RAID10存儲池，讓向?qū)г诿總€池中創建一個卷。

對于性能測試，我們使用了兩個運行Windows Server 2016的Xeon可伸縮服務器，并在每個服務器上安裝了ATTO Celerity四端口16Gb /秒FC HBA。主機映射是輕而易舉的，所有HBA WWN都是在連接到陣列時自動發現的，允許我們快速將每個服務器映射到專用卷。

一個值得注意的特性是控制器以同步模式運行，而不是更常見的ALUA(非對稱邏輯單元訪問)。最重要的是，您可以跨兩個控制器連接主機以實現冗余，但與ALUA不同，所有MPIO鏈路都經過優化，沒有一個處于待機狀態。

Qsan XCubeFAS XF2026D評測：FC性能

我們的服務器通過四端口64Gbits / sec FC MPIO鏈路連接到Slot 1模塊，我們看到XF2026D提供了令人印象深刻的性能。為了獲得基線，我們在一臺服務器上運行Iometer，該服務器報告49Gbits / sec和37.2Gbits / sec用于順序讀取和寫入速率，49.1Gbits / sec和47.3Gbits / sec用于隨機操作。

對于隨機操作，更改為4KB塊返回370,000和215,000 IOPS，用于順序讀取和寫入降至364,000和150,000 IOPS。兩臺服務器都運行Iometer，我們記錄了累計97.6Gbits / sec和70.3Gbits / sec的順序讀寫操作，隨機操作返回97.7Gbits / sec和53.2Gbits / sec。

Iometer報告累計691,500和429,500 IOPS用于順序讀取和寫入時的一般吞吐量非常出色，而交換到隨機操作時這些結果為686,700和301,000 IOPS。延遲率非常低，因?yàn)槲覀兛吹絀ometer記錄的所有IOPS測試不超過0.5毫秒。

我們無法報告的唯一數字是控制器CPU利用率，因?yàn)閄EVO控制臺沒有顯示此選項的選項。此外，Slot 2確實引入了帶寬限制，因?yàn)樵赟lot 1中交換FC模塊，并且在一臺服務器上重新運行吞吐量測試，看到大約220,000 IOPS用于順序讀取。

Qsan XCubeFAS XF2026D評測：數據保護和SSD監控

XEVO的保護組簡化了數據保護操作，因?yàn)槟梢栽谄渲蟹胖枚鄠€卷，并應用一組計劃來控制快照，遠程復制到外部陣列以及本地復制到另一個存儲池?？煺湛梢栽谶x定的日期運行，每15分鐘一次，而復制任務可以應用八個流量整形組中的一個，以在高峰期和非高峰期強制執行帶寬限制。

數據恢復同樣快; 只需通過單擊保護組中卷旁邊的齒輪圖標來加載快照中心。這會加載一個快照列表，您可以在其中應用要還原到的快照，或?qū)⑵渥鳛樾翷UN公開，以進行手動文件和文件夾恢復。

XEVO的另一個智能特性是QSLife。從同一個控制臺訪問，這可以提供每個SSD剩余壽命的精確數據，顯示每個SSD的使用情況圖，并具有三個警報級別，因此當SSD達到其工作壽命時，您永遠不會被捕獲。

Qsan XCubeFAS XF2026D評論：判決

在測試過程中，我們發現XCubeFAS XF2026D能夠通過FC提供最高速度和IOPS，盡管控制器第二個擴展槽的較低帶寬可能會影響整體性能。盡管如此，它還是以低廉的價格提供了令人印象深刻的存儲功能，XEVO OS非常適合使用，而其主動/主動架構和6個9s的可靠性使這款A(yù)FA成為托管關鍵任務存儲的絕佳選擇。

產品規格

機箱：2U機架

存儲：26 x SAS3 SFF熱插拔驅動器托架

電源：2 x 770W熱插拔PSU

散熱：2個熱插拔風扇模塊

其他：高速緩存到閃存和備用電池模塊

兩個熱插拔控制器，每個都有以下內容：

CPU：四核Intel Xeon D-1500

內存：32GB DDR4緩存(最大64GB)

陣列支持：RAID0,1,0 + 1,3,5,6,10,30， 50,60，N路鏡像

端口：千兆管理，2個10GBase-T數據端口

擴展：2個主機卡插槽，2個12Gbps迷你SAS(SFF-8644)

管理：Web瀏覽器
